STEEL CONCRETE PANEL

Home > 제품소개 > 이중바닥재

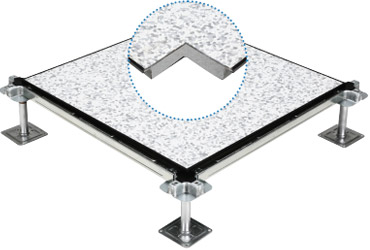

< ASSC - 1 > < 스틸 콘크리트 판넬 상판 >
< 스틸 콘크리트 판넬 하판 >
< 타사 구조 > < 스틸 콘크리트 판넬 하판 >
< 4면 접힘 강화구조 > < 일체형 사출 테두리 >
디자인 제30-0822247호


제품용도 발전소, 방송국, 방재센타, 전기실 등
고하중을 요하는 장비 및 설비가 설치된 곳


제품사양
모델 No. 재 료 규 격 치 수 중 량 충진재 판넬마감 및
시공방범		 마 감 재
상 판 하 판

ASSC - 1		 냉간압연강판 (CR) 606 × 606 ×
1.0 ~ 0.6T 		냉간압연강판 (CR) 663 × 663 ×
1.0 ~ 0.6T 		600 × 600 × 33T 16 kg/ /매 경량
콘크리트

마감재 부착 판넬과
하부구조 분리형

 전도성 Tile
ASSC - 2 606 × 606 × 31T 16 kg/ /매 경량
콘크리트

마감재 부착 판넬과
하부구조 결합형

 카페트타일 &
OA Tile

※
※ 		기타 재료 규격은 주문 생산
ASSC-I 제품은 마감재/접착제를 포함하여 환경표지 인증을 받음


제품장점
  콘크리트 충진으로 국부하중과 동하중 및 충격하중에 강하고 견고한 판넬
콘크리트 충진으로 열전도율이 낮아서 방열 및 화재에 강한 불연재
PANEL 내부 충진으로 공명현상을 방지, 쾌적한 보행감을 줌
4면 접힘 강화구조를 형성하여 평탄도 우수 및 테두리 처짐방지

※ 끼움방식이 아닌 일체형 사출 테두리로 정확한 판넬 사이즈/테두리 이탈 방지


제품성능
(KSF 4760)
항 목 길 이 직 각 도 평 탄 도 내 국 압 성 내 충 격 성 내 연 소 성 대 전 성 누 설 저 항 내 식 성
품질
규격		 각 변 길이의 ±0.5㎜이하 한 변 길이의 0.1%이하(0.5㎜) 주변부
1.0㎜ 이하
중앙 및 그 밖의 2.0㎜ 이하 		2940N (4900N)
4.0㎜ 이하		 갈라짐, 균열이 발생되지
않아야 함		 잔여시간/
잔진시간=0		 인체 대전압
VP <3000 v
이하
R ≤ 2 × 1010 Ω		 도막 밀착성 4B이상
염수분무시험
변형, 들뜸이
없어야 함
시험 ○ ○ ○ ○ ○ × ○ ○ ○
관리
기준		 0.5㎜ 이하 0.5㎜ 이하 전부의
2.0㎜ 이하		 4.0㎜ 이하 ○ 동등 동등 동등 2B 이상

--
